水泥基地面为何频频"翻砂"？
一文搞懂成因及科学处理方法

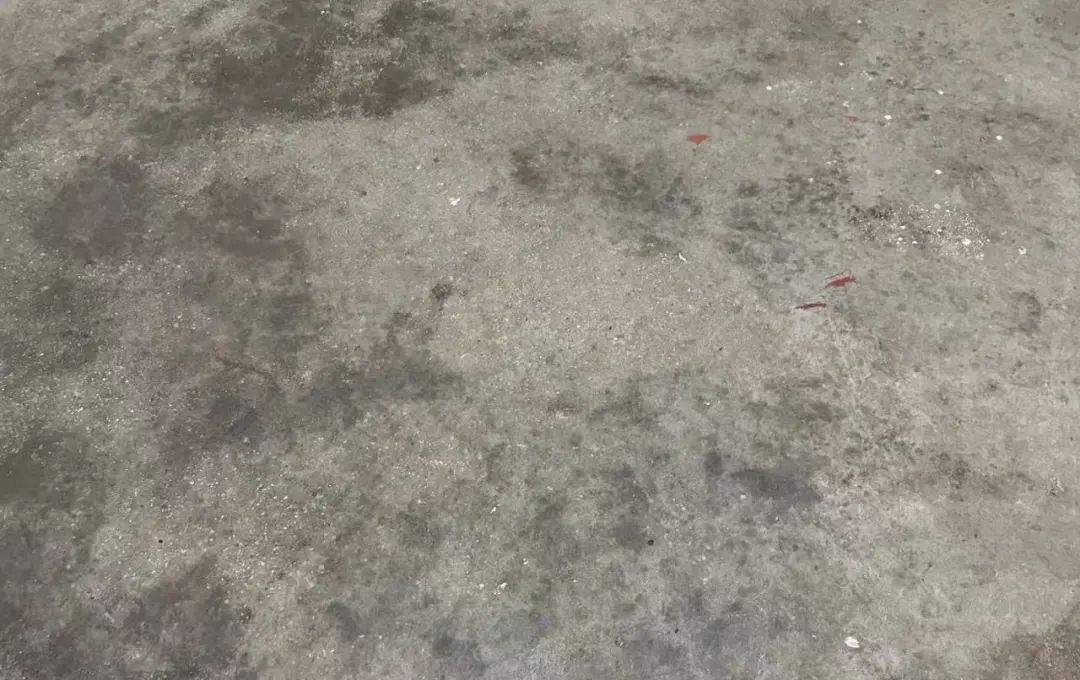

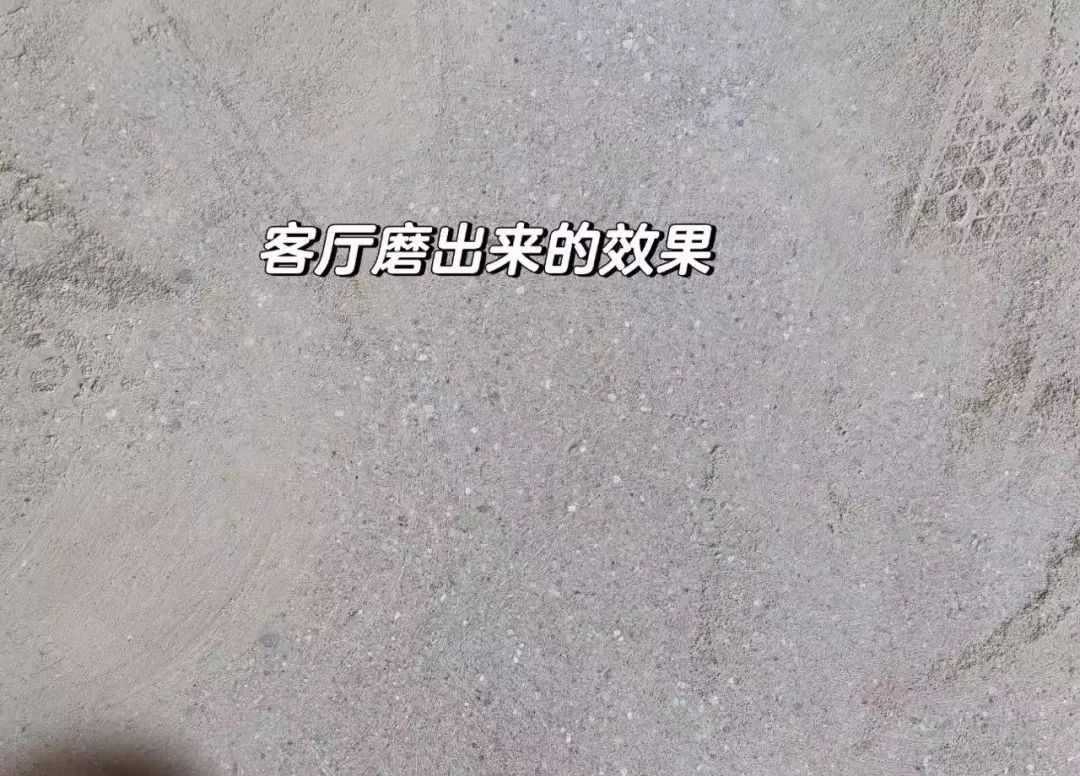

在工业厂房、地下车库、仓储物流等场所，您是否经常遇到这样的场景：看似坚固的水泥地面，用扫帚轻轻一扫就扬起阵阵沙尘？车辆驶过便留下深深的车辙印记？这种恼人的"翻砂"现象不仅影响使用体验，更隐藏着严重的安全隐患。作为深耕地面工程领域15年的专业团队，今天为您深入解析水泥地面翻砂的成因及系统性解决方案。
1.材料配比失衡的先天缺陷
水泥标号不足或掺量过低（<300kg/m³）
砂石级配不合理（细砂占比超40%）
水灰比失衡（超过0.5导致结构疏松）
2.施工工艺的关键失误
基层处理不到位（含水率>8%时强行施工）
振捣工序缺失（密实度不足30%）
抹面时机不当（初凝时未及时收光）
3.养护阶段的致命疏忽
养护周期不足（<7昼夜）
覆盖保湿缺失（水分蒸发速率>0.5kg/m²/h）
过早承重（3天强度未达50%即投入使用）
4.使用环境的持续侵蚀
叉车频繁碾压（轮压>5吨/㎡）
化学物质渗透（PH<4或>10液体接触）
温湿度剧烈变化（日温差>15℃）
1.普通水泥修补：
粘结强度不足（<1.0MPa）
新旧界面易分层
修补周期长（需7天养护）
2.界面剂处理：
渗透深度有限（仅2-3mm）
耐候性差（6-12个月失效）
无法承受重载
3.地坪漆覆盖：
漆膜易起壳（附着力<2MPa）
耐磨系数低（<0.4）
维修成本高（年均维护费50元/㎡）
从根源破解翻砂难题
1.针对基层：
三重加固工艺
① 高压喷砂处理（Sa2.5级清洁度）
② 双组份渗透底涂（渗透深度≥5mm）
③ 纤维增强砂浆找平（抗折强度≥8MPa）
2.定制化结构：
根据使用荷载设计
▶ 轻型区域：1.5mm环氧薄涂（承载力3吨/㎡）
▶ 重型区域：3mm环氧砂浆（承载力8吨/㎡）
▶ 超重区域：5mm聚氨酯砂浆（承载力15吨/㎡）
3.功能性强化：
耐磨层硬度达6H（铅笔硬度）
防滑系数0.65-0.85（干湿态）
VOC排放量＜50g/L（环保认证）
某汽车零部件厂（8000㎡）：
原水泥地面使用3年后严重翻砂，采用3mm环氧砂浆系统改造后：
✓ 叉车通过效率提升40%
✓ 粉尘浓度降至1mg/m³以下
✓ 5年零破损记录
某冷链物流中心（20000㎡）：
-40℃至+25℃工况下，9毫米水性聚氨酯地坪系统：
✓ 抗冻融循环超200次
✓ 耐冲击性达30J
✓ 除冰盐零腐蚀
【专业建议】
当您发现地面出现以下状况时，务必及时处理：
① 目测可见砂粒脱落
② 回弹值＜25MPa
③ 平整度偏差＞5mm/2m
钧澄新材
联系电话：400-000-8485
公司网站：www.junchengdm.cn
公司地址：江苏省镇江市高新区
九华山路19号蓝山花园146幢万创坊3层109室
